陶粒回转窑

陶粒回转窑是对各种物料进行锻烧的回转圆筒设备。陶粒回转窑广泛应用于黑色冶金、有色冶金、化工、建材(水泥)、非金属矿、耐火材料、造纸、环保等行业,具有单位体积高,窑炉

订购热线

0371-56611369

陶粒回转窑产品详情

  陶粒回转窑是对各种物料进行锻烧的回转圆筒设备。陶粒回转窑广泛应用于黑色冶金、有色冶金、化工、建材(水泥)、非金属矿、耐火材料、造纸、环保等行业,具有单位体积高,窑炉寿命长,运转率高,操作稳定,传热效率高,热耗低等特点,是理想的煅烧设备。

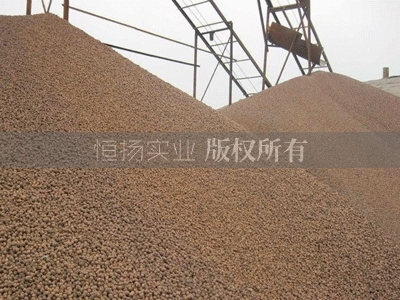

  陶粒与陶粒砂并不完全相同,但在生产这两种材料的时候,所用的设备配置基本是一致的,因此,多数时候,将陶粒与陶粒砂的设备介绍放在了一起。

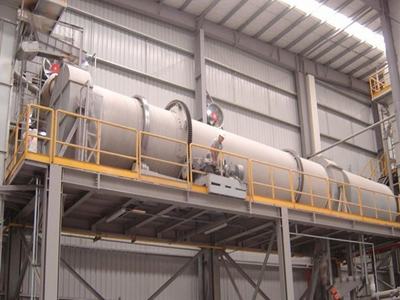

  陶粒回转窑由回转筒体、支承装置、带挡轮支承装置和窑头、窑尾密封装置、喷煤管装置等部分组成。窑体与水平呈一定的斜度,整个窑体由托轮装置支承,并有控制窑体上下窜动的挡轮装置。传动部分除设置主传动外,还设置了为保证在主传动电源中断时仍能使窑体慢速转动、防止窑体变形的辅助传动装置。窑头采用壳罩式密封,窑尾装有轴向接触式密封装置,保证了密封的可靠性。

  在黑色冶金行业中,陶粒回转窑用于生产氧化铁球团、铁精矿直接还原、超细铁精矿及高炉灰的回收利用。在有色冶金中,陶粒回转窑可用于进行氧化焙烧、还原焙烧、硫酸化焙烧、纳化焙烧、氯化焙烧、离析焙烧等,还广泛应用于氧化铝制备。

  陶粒回转窑工作原理

  陶粒回转窑在工作过程中,生料粉从窑尾筒体高端的下料管喂入窑筒体内,由于窑筒体的倾斜和缓缓地回转,使物料产生一个即沿着圆周方向翻滚,又沿着轴向从高温向低端移动的复合运动,生料在窑内通过分解,烧成等工艺过程,烧成水泥熟料后从窑筒体的底端卸出,进入冷却机。燃料从窑头喷入,在窑内进行燃烧,发出的热量加热生料,使生料煅烧成为熟料,在与物料交换过程中形成的热空气,有窑进料端进入窑系统,后由烟囱排入大气。

  陶粒回转窑内热式回转窑中温(950℃~1050℃)煅烧超细高岭土工艺技术,成熟、国内先进,代表着超细高岭土煅烧技术的发展方向。这种煅烧技术能耗低、产量高,产品经脱水、脱碳增白,性能稳定,可用于造纸及涂料等工业领域。

  陶粒回转窑广泛用于白云石、高岭土、铝矾土、耐火炉料、水泥、石灰石、钛铁粉、矾矿、活性炭、焦碳、矿粉、氧化铝、氧化镁、氧化锌、特种水泥等行业都采用到陶粒回转窑。

  公司生产的陶粒砂专用回转窑具有:温度自动控制、超温报警,二次进风余热利用,窑衬寿命长、先进的窑头窑尾密封技术及装置,运行稳定、产量高等显著特点。

  陶粒回转窑技术参数表

  规格型号 技术参数 主减速机 主电动机   支撑数量   重量
(t)
  备注
转速
(r/min)
斜速(%) 产量
(t/h)
型号 速比 型号 功率
(kw)
转速
(r/min)
φ1.9/1.6×36 0.53-1.59 4 2.5-4 JZQ750-1 45.58 JZT-72-4 30 1200/400 3 53
φ2.1/1.8×36 0.5-1.51 4 3.9-5 UT2-110 163.36 JZS-81 30 1410/470 3 75
φ1.2×25 0.5-1.6 3 0.3-1.2 PM650 40.17 JZTY71-4 15 1200/120 3 34
φ1.6×32 0.158-0.258 3 0.6-2 PM750 48.57 JZJY61-4 22 1200/120 3 46.82
φ1.8×45 0.66-1.98 4 1-4.5 UT2
-110
163.36 JZS-81 30 1410/470 3 80
φ2.2×50 0.125-1.25 3.5 2-8 ZS145
-11
157 YCT280-4A 45 1320/132 3 130.71
φ2.5×50 0.516-1.549 3.5 5.5-13 ZS165
-7
99.96 YCT355-4A 55 1320/440 3 167.5
φ3×48 0.3309-3.309 3.5 9-20 ZL130
-14
32.11 ZSN4-250-21B 90 1500/150 3 237 窑外
分解
φ3.2×50 0.398-3.975 3.5 13-32 ZL130
-16
40.85 ZSN4-280-11B 190 1000/100 3 263 窑外
分解
φ3.3×52 0.391-3.91 3.5 14-38 ZSY500
-28
27.707 ZSN4-315082 190 1000/100 3 280.8 窑外
分解
φ4×60 0.396-3.96 3.5 32-80 ZSY630
-35.5
34.601 ZSN-355-092 315 1000/100 3 487.5 窑外
分解
φ4.2×60 0.4165-4.165 3.5 45-100 ZSY710
-35.5
35.526 ZSN4-355-12 420 1000/100 3 576.1 窑外
分解
φ4.3×62 0.398-3.98 3.5 51-120 ZSY710
-35.5
35.714 ZSN4-355-12 420 1000/100 3 598.5 窑外
分解
φ4.8×74 0.35-4 4 90-200 JH710C-SW305-40 42.226 ZSN-400-092         窑外
分解
